Testers voor binnengebruik
Spanningstesters voor 10 en 20 kV in een- en tweedelige uitvoering, volgens IEC 61243-1
binnengebruik of gebruik onder droge omstandigheden
| Categorie: | S met antenne |
| frequentie: | 50 Hz |
| aanwijzing | Optisch met ingebouwde functietester |
| wijze van aanwijzing: |
Groep III spanning aanwezig – optisch (rot blinkend) gereed voor gebruik – optisch bij het bedienen van de testknop |
| bouwvorm | Binnengebruik, voor gebruik onder droge omstandigheden, normaliter voor binnengebruik |
| bouwwijze | eendelig, bij de tweedelige uitvoering is de isolatiestang afschroefbaar. |
| Klasse | N voor temperaturen van -25 °C tot +55 °C |

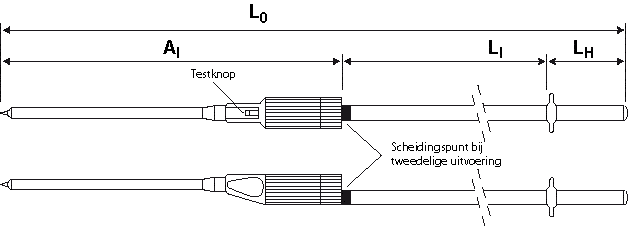

Afmetingen in mm
| Bestel-Nr. | Type | UNom [kV]] | L0 | LH | LI | AI |
| 1001 | CL-4-10-VD | 10 | 1370 | 149 | 556 | 665 |
| 1002 | CL-2-4-10-VD | 10 | 1370 | 149 | 556 | 665 |
| 1003 | CL-4-20-VD | 20 | 1480 | 149 | 556 | 775 |
| 1004 | CL-2-4-20-VD | 20 | 1480 | 149 | 556 | 775 |
| Bestel-Nr. | Type | UNom [kV] | Omschrijving | Gewicht |
| 1001 | CL-4-10-VD | 10 | Spanningstester volgens DIN VDE 0682 deel 411, eendelige uitvoering | 0,92 kg |
| 1003 | CL-4-20-VD | 20 | 0,97 kg | |
| 1002 | CL-2-4-10-VD | 10 | Spanningstester volgens DIN VDE 0682 deel 411, tweedelige uitvoering | 0,92 kg |
| 1004 | CL-2-4-20-VD | 20 | 0,97 kg | |
| 1070 | 10 | Vorkcontact | 0,15 kg | |
| 1071 | 10 | Tulpcontact voor Magnefix installaties | 0,10 kg | |
| Bestel-Nr. | Type | Maat | Omschrijving | Gewicht |
| 1031 | CM-100 | 1000 mm | verlengingsstang voor handvat voor het overbruggen van grotere afstanden, passend op alle spanningstesters. | 0,64 kg |
| 1032 | CM-200 | 2000 mm | 1,22 kg | |
| 1033 | CM-300 | 3000 mm | 1,80 kg | |
| 1036 | CMT-85 | uittrekbaar 850 mm – 1310 mm |
telescopische verlengingsstang voor handvat voor het overbruggen van grotere afstanden, passend op alle spanningstesters. | 0,85 kg |
| 1081 | CI-06 |  |
tweedelige kunststof wandhouder voor alle hier genoemde spanningstesters |
0,10 kg |
| 3080 | CI-10 | tweedelige kunststof wandhouder voor alle hier genoemde verlengingsstangen |
0,15 kg | |
| 1052 | voor CL-4-10-VD | 1380 mm | kunststof bewaar koker met overliesbare deksel voor eendelige testers |
2,55 kg |
| 1053 | voor CL-4-20-VD | 1490 mm | 2,75 kg | |
| 1060 | voor CL-2-4-10-VD of CL-2-4-20-VD |
1000 x 255 x 120 mm |
kunststof koffer voor tweedelige testers. | 2,50 kg |
Piezotester/ functietester
De meeste testers zijn uitgerust met een eigen functiebeproeving, die alleen het interne meetcircuit controleert. Door gebruik te maken van een externe onafhankelijke functietester wordt tevens de antenne beproefd. Deze piezotester werkt overigens alleen op bepaalde testers. Zijn zijn niet geschikt voor alle testers! (Afhankelijk van impedantie van de tester)
| Bestelnr. | Omschrijving |
| 1202 /CL106 | piezotester voor spanningstesters |
